数字逻辑与数字设计虚拟实验教学系统

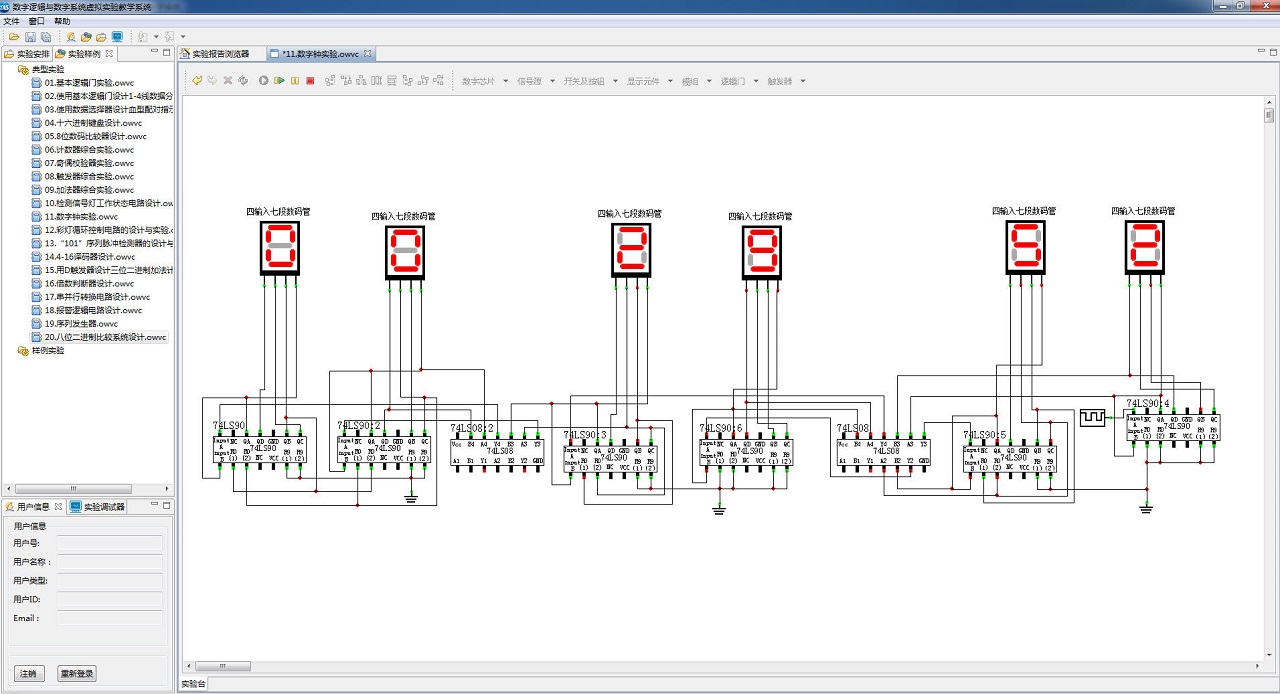

本系统是针对各类大学专科、本科院校《数字逻辑》实验课程配套开发的可在网上开展基于C/S架构的虚拟实验教学系统，系统由课程实验仿真平台和虚拟实验教学管理系统两部分组成。仿真平台采用虚拟机技术仿真实验中用到的器材和设备，提供与真实实验相似的实验环境；虚拟实验教学管理系统提供全方位的虚拟实验教学辅助功能，包括：实验前的预习、实验的开课管理、典型实验库的维护、实验教学安排、实验过程的指导、实验结果的批改、实验成绩统计查询等功能，为实验教学环境提供服务并开展应用，可满足高等学校和各类培训机构《数字逻辑》课程实验教学环节的需要，尤其适用于远程教学。

适用专业：计算机、通信工程、电子信息工程、电子信息科学与技术、自动化、测控技术与仪器。

系统提供了104种数字逻辑器件：

1、数字芯片模块库：74LS00、74LS02、74LS04、74LS08、74LS10、74LS11、74LS107、74LS266、74LS13、74LS136、74LS47、74LS373、74LS16、74LS90、74LS83、74LS85、74LS91、74LS138、74LS139、74LS92、74LS93、74LS125、74LS126、74LS157、74LS145、74LS154、74LS153、74LS166、74LS169、74LS170、74LS173、74LS174、74LS181、74LS194、74HC74、74HC139、74LS251、74LS279、74LS352、74LS670、74HC00、74LS42、74LS283、74HC541、74HC595、74HC573、74ls148、74ls280、74ls299、74ls86、74ls245，74HC85；

2、信号源库：高电平、低电平、逻辑信号发生器（初始值高）、逻辑信号发生器（初始值低）、高脉冲按钮、低脉冲按钮脉冲源、脉冲源；

3、开关模块库：开关、按键、上拉电阻开关、下拉电阻开关、低脉冲触发按钮、高脉冲触发按钮、16进制数字键盘、数字计算器键盘；

4、显示元件库：逻辑电平显示器、四输入七段数码管、共阳极七段数码管、共阴极七段数码、led、led点阵、接高led、接低led；

5、模阻模块库：电阻、排阻、上拉排阻、时序延迟元件；

6、基本逻辑门模块库：三端与门、三端口三态与门、与门、三态与门、三端与非门、三端与非门（三态门）、与非门、二端与非门（三态门）、三端口或非门、三端口三态或非门、或非门、三态或非门、非门、非门（三态门）、或门、或门（带三态门）、异或非门、异或非门（三态门）、异或门、异或门（三态门）、四输入与非门；

7、触发器库：D触发器、JK触发器、RS触发器、T触发器；

备注：除上述器材，可以根据教学需要灵活再添加器件。

使用现有器材模型系统提出了如下四类20种典型实验的训练：

一、组合逻辑实验

1、基本逻辑门实验

2、使用基本逻辑门设计1:4线数据分配器

3、使用数据选择器设计血型配对指示器

4、十六进制键盘设计

5、8位数码比较器设计

6、奇偶效验器实验

7、倍数判断器设计

8、报警逻辑电路设计

9、4-16译码器设计

二、时序逻辑实验
1、计数器综合实验

2、触发器综合实验

3、加法器综合实验

4、监测信号灯工作状态电路设计

5、数字钟实验

6、用D触发器设计三位二进制加法计数器

7、序列发生器

三、存取逻辑实验

1、彩灯循环控制电路的设计与实验

2、“101”序列脉冲检测器的设计与实验

3、串并行转换电路设计

四、数字系统实验

八位二进制比较系统设计

备注：除上述实验，用户也可以利用提供的器材模型自主添加典型实验。
