微机原理虚拟实验教学系统

本产品是针对各类大中专院校《微机原理》实验课程配套开发的可在网上开展基于B/S架构的虚拟实验教学系统,系统由课程实验仿真平台和虚拟实验教学管理系统两部分组成。仿真平台采用虚拟机技术仿真实验中用到的器材和设备,提供与真实实验相似的实验环境;虚拟实验教学管理系统提供全方位的虚拟实验教学辅助功能,包括:实验前的预习、实验的开课管理、典型实验库的维护、实验教学安排、实验结果的批改、实验成绩统计查询等功能,为实验教学环境提供服务并开展应用。可满足各类大中专院校《微机原理》课程实验教学环节的需要,尤其适用于远程教学。

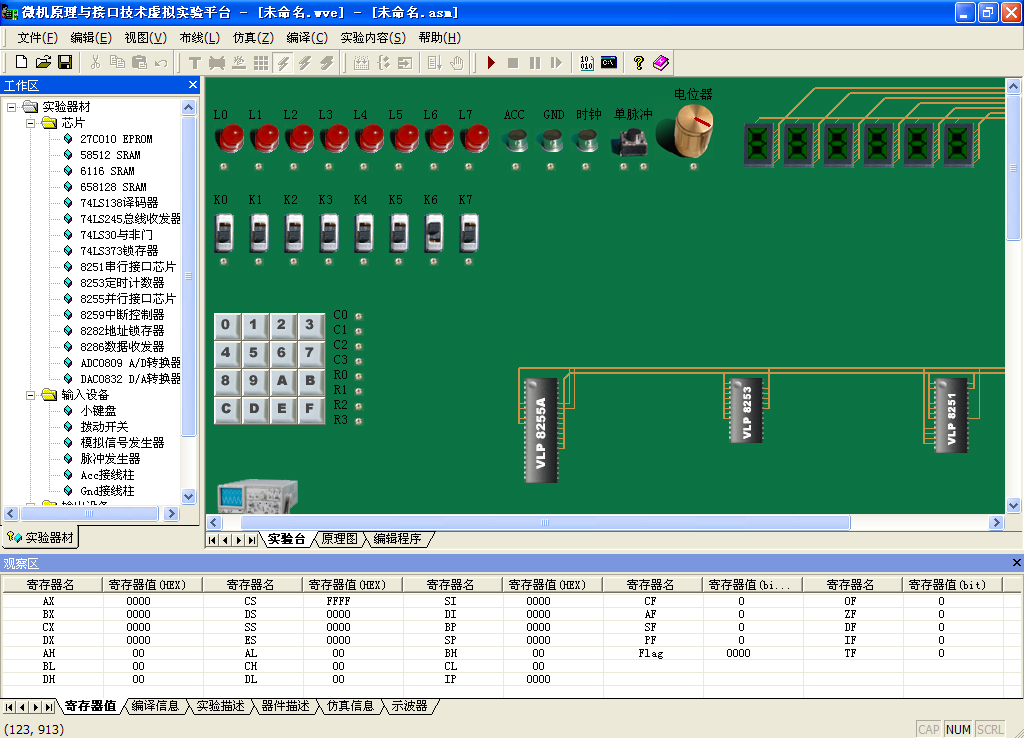

微机原理软件界面

系统提供了25种微机原理仿真实验中需要用到的器材:

1、芯片(16)

27C010 EPROM存储器、58512 SRAM、6116 SRAM、658128 SRAM、74LS138 译码器、74LS245 总线收发器、74LS30 与非门、74LS373 锁存器、8251 串行接口芯片、8253 定时计数器、8255 并行接口芯片、8259 中断控制器、8282 地址锁存器、8286 数据收发器、ADC0809 A/D转换器、DAC0832 D/A转换器、8086CPU。

2、输入设备(6个)

小键盘、拨动开关、模拟信号发生器、脉冲发生器、Acc接线柱、Gnd接线柱

3、输出设备(3个)

LED发光二极管、LED七段显示器、示波器

使用现有器材模型系统提出了如下10个实验的训练:

1、LED七段显示器实验

2、键盘接口实验

3、数制转换编程实验\

4、存储器读写实验

5、8259中断实验

6、8253定时计数器实验

7、AD转换实验

8、8255并行接口实验

9、8255警报器

10、语句控制实验

备注:除上述实验,用户也可以利用提供的器材模型自主添加典型实验。
