开放式网上高频电子线路虚拟实验室

本产品是针对各类大中专院校《高频电子线路》实验课程配套开发的可在网上开展的虚拟实验室,软件由课程实验仿真平台和虚拟实验教学管理系统两部分组成。仿真平台模拟真实实验中用到的器材和设备,提供与真实实验相似的实验环境;虚拟实验教学管理系统提供全方位的虚拟实验教学辅助功能,包括:实验前的预习、实验的开课管理、典型实验库的维护、实验教学安排、实验过程的指导、实验结果的批改、实验成绩统计查询等功能,为实验教学环境提供服务并开展应用。可满足高校和各类培训机构实验教学环节的需要,尤其适用于远程教学。

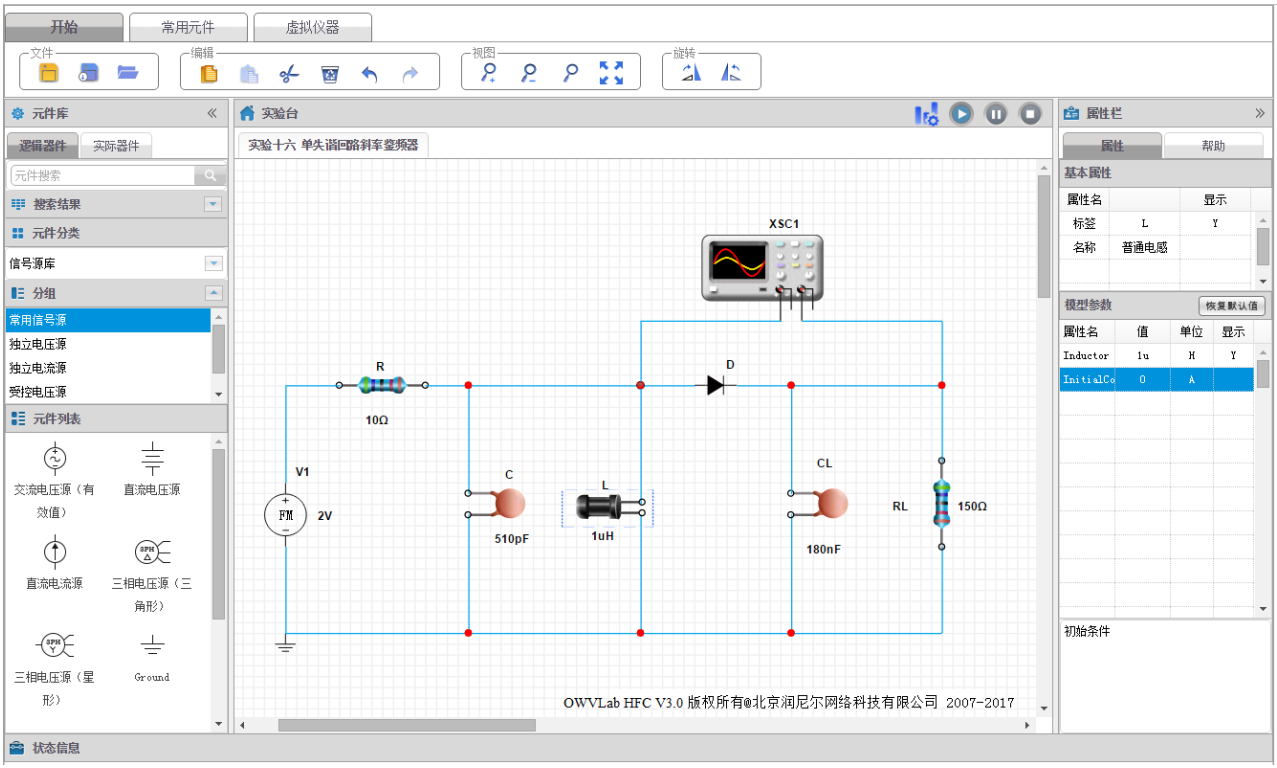

软件运行界面

1、实验台提供如下6大类145种器材模型。

信号源库:提供5类信号源,共36个元件

•   常用信号源:10种常用信号源,分别为:交流电压源(有效值)、直流电压源、直流电流源、三相电压源(星形)、三相电压源(三角形)、Ground、VCC、VEE、VDD、VSS

•   独立电压源:8种独立电压源,分别为:交流电压源、时钟电压源、阶跃电压源、脉冲电压源、三角波电压源、FM电压源、AM电压源、指数电压源

•   独立电流源:7种独立电流源,分别为:交流电流源、时钟电流源、阶跃电流源、脉冲电流源、三角波电流源、FM电流源、指数电流源

•   受控电压源:3种受控电压源,分别为:压控电压源(VCVS)、流控电压源(CCVS)、压控正弦波电压源

•   控制模块:8种控制模块,分别为:乘法器、二输入加法器、三输入加法器、除法器、增益器、电压微分器、电压积分器、电压限幅器

基本元件库:提供3类基本元件,共7个元件

•   电阻:3种常用电阻,为普通电阻、半导体电阻、上拉电阻

•   电容:3种常用电容,分别为:普通电容、电解电容、半导体电容

•   电感:1种常用电感,为普通电感

二极管库:提供4类二极管,共35个元件

•   普通二极管:10个常用普通二极管,其中包含1个虚拟二极管,可供用户进行参数设置,另外提供9个常用型号普通二极管,分别为:1N4007、1N914A、1N4001、1N4001GP、1BH62、1DH62、1GH62、1JH62、1LH62

•   稳压二极管:10个常用稳压二极管,其中包含1个虚拟稳压二极管,可供用户进行参数设置,另外提供9个常用型号稳压二极管,分别为:1N4097、1N4728A、1N4370A、1N4371A、1N4372A、1N4461、1N4462、1N4463、1N4464

•   整流桥:5个常用型号整流桥,分别为:1B4B42、1G4B42、1J4B42、3N246、3N247

•   变容二极管:10个常用型号变容二极管,分别为:ZC820、ZC821、ZC822、ZC823、ZC824、ZC825、BB112、BB119、BB130、BBY31

晶体管库:提供4类晶体管,共38个元件

•   NPN晶体管:10个常用NPN晶体管,其中包含1个虚拟NPN晶体管,可供用户进行参数设置,另外提供9个常用型号NPN晶体管,分别为:2N2218、2N2218A、2N2222、2N2222A、2N2369、2N2369A、2N2923、2N2924、MRF5812

•   PNP晶体管:10个常用PNP晶体管,其中包含1个虚拟PNP晶体管,可供用户进行参数设置,另外提供9个常用型号PNP晶体管,分别为:2N1132A、2N2904、2N2904A、2N2905、2N2905A、2N2906、2N2906A、2N2907、2N2907A

•   N沟道增强型MOS管:9个常用N沟道增强型MOS管,分别为:2N6659、2N6660、2N6661、2N6755、2N6756、2N6757、2N6758、2N6759、2N7000

•   P沟道增强型MOS管:9个常用P沟道增强型MOS管,分别为:2N6804、2N6849、2N6851、BST100、BST110、BST120、BST122、IRF5210、IRF5210S

模拟集成元件库:提供1类集成器件,共9个元件

•   运算放大器:9个常用运算放大器,其中包含1个三端虚拟放大器和1个五端虚拟放大器,用户可根据需要分别进行参数设置,另外提供7个常见型号的运算放大器,分别为:741、UA741CD、UA741CP、OP37AFK、OP37AJ、OP37AJ8、OP37AJG

混合元件库:提供4类混合元件,共20个元件

•   巴特沃斯低通滤波器:5个常用巴特沃斯低通滤波器,分别为:BLPF_110K、BLPF_1.1M、BLPF_5.1M、BLPF_10.1M、BLPF_51M

•   巴特沃斯带通滤波器:5个常用巴特沃斯带通滤波器,分别为:BBPF_540_1040、BBPF_54K_104K、BBPF_615K_1630K、BBPF_1.9M_5.5M、BBPF_7.05M_22.2M

•   切比雪夫低通滤波器:5个常用切比雪夫低通滤波器,分别为:CLPF_1.05K、CLPF_21K、CLPF_2.1M、CLPF_102M、CLPF_510M

•   切比雪夫带通滤波器:5个切比雪夫带通滤波器,分别为:CBPF_230_530、CBPF_5.4K_10.4K、CBPF_7.05M_22.15M、CBPF_32M_112.5M、CBPF_160M_562M。

2、虚拟仪器汇总

提供14款虚拟仪器,分别为双通道示波器、四通道示波器、八通道示波器、频谱分析仪、频率计、波特图分析仪、电压探针、直流电压表、交流电压表、直流电流表、交流电流表、胜利万用表VC9802A、固纬信号发生器AFG-2005、泰克示波器TBS1102。

3、课程提供了20个典型实验案例:

1)  单调谐回路小信号选频放大电路

2)  双调谐回路小信号选频放大电路

3)  丙类放大电路

4)  电感三端振荡器

5)  电容三端振荡器

6)  克拉拨振荡电路

7)  西勒振荡电路

8)  RC正弦波振荡器

9)  差分调幅电路

10)  乘法器调幅电路

11)  二极管平衡调幅电路

12)  调幅信号的解调--二极管包迹检波电路

13)  调幅信号的解调--乘法器解调电路

14)  变容二极管调频电路

15)  锁相环调频电路

16)  单失谐回路斜率鉴频器

17)  乘法器移相鉴频电路

18)  乘法器混频电路

19)  晶体管差分混频电路

20)  场效应管混频电路

备注:除上述实验,用户也可以利用提供的器材模型自主添加典型实验。

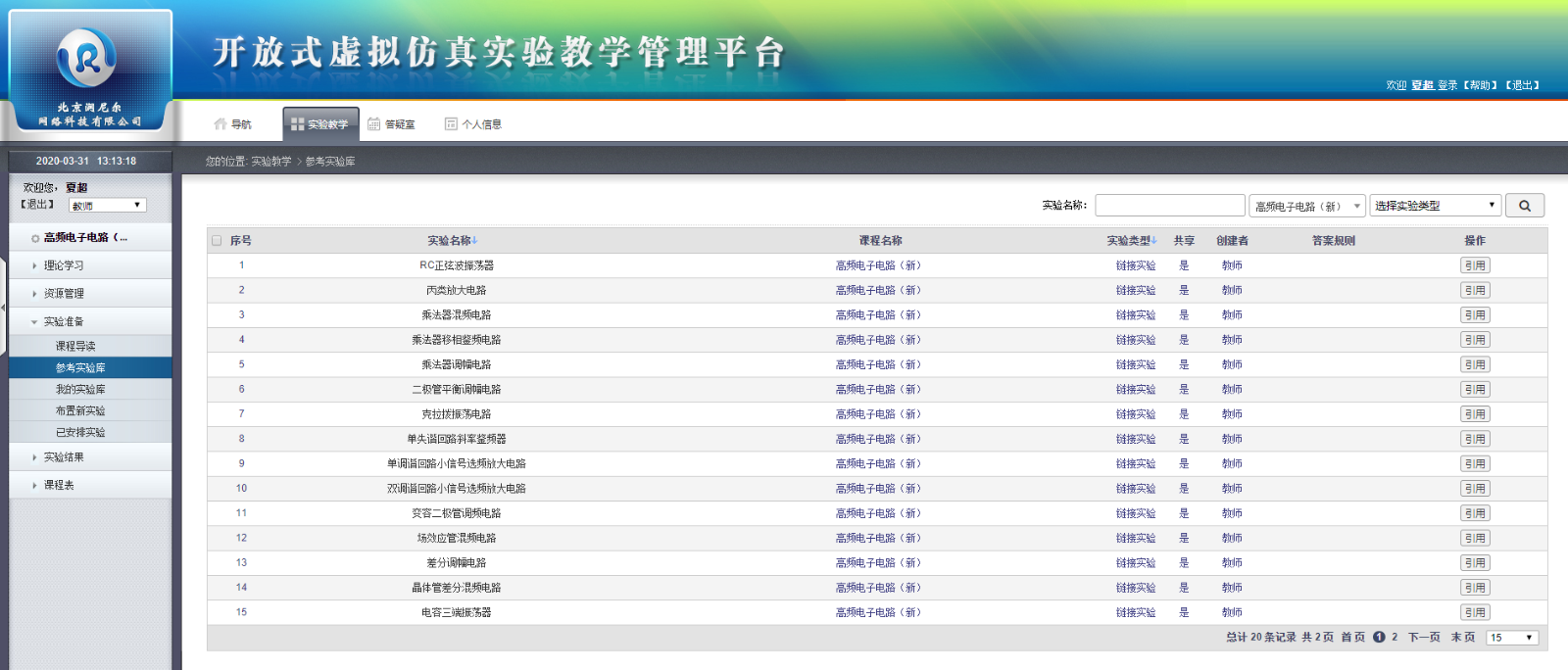

教师登陆后界面

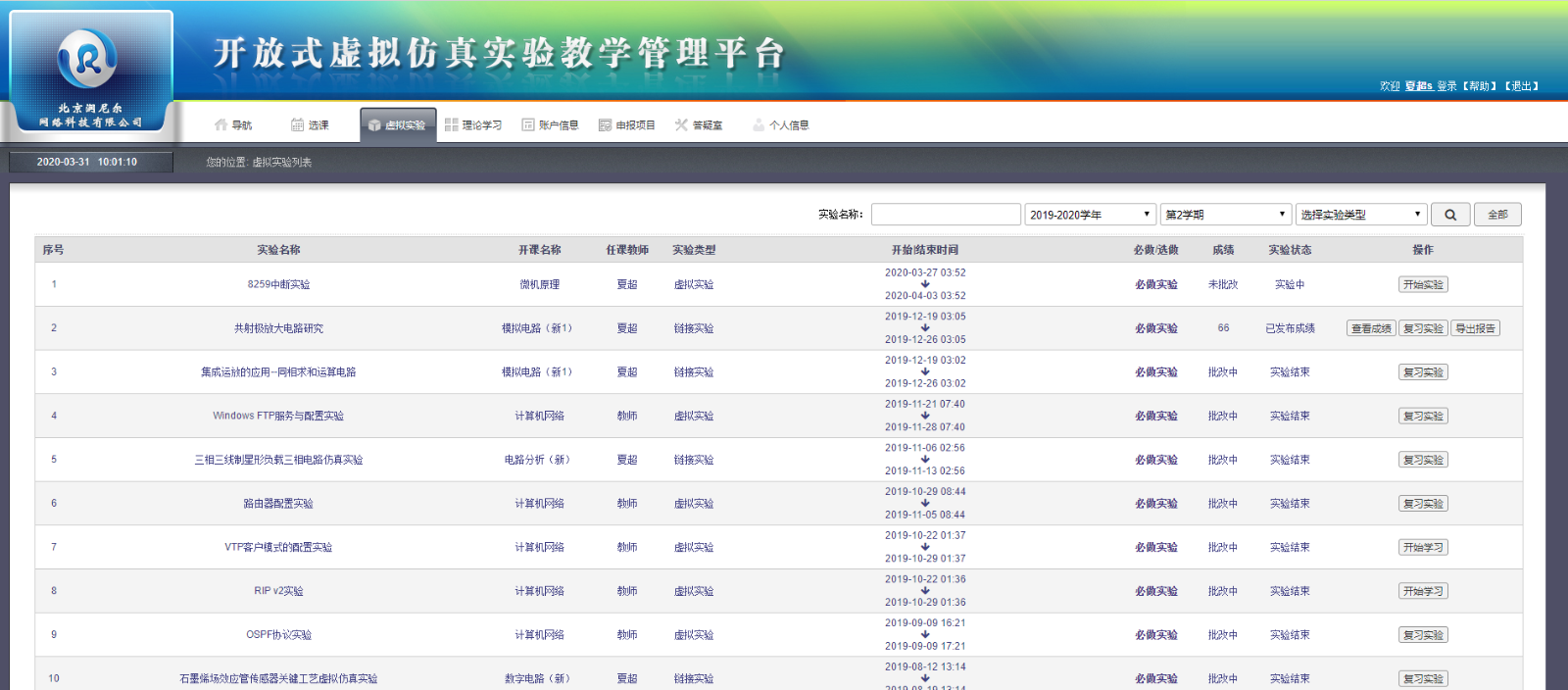

学生登陆后界面
