单片机应用技术虚拟实验教学系统

适用专业:电气工程及其自动化,自动化,机械工程,电子信息工程,测控技术仪器,计算机科学与技术,电子科学技术,车辆工程、通信等相关专业。

本产品是针对各类大中专院校《单片机应用技术》实验课程配套开发的可在网上开展基于C/S架构的虚拟实验教学系统,系统由课程实验仿真平台和虚拟实验教学管理系统两部分组成。仿真平台采用虚拟机技术仿真实验中用到的器材和设备,提供与真实实验相似的实验环境;虚拟实验教学管理系统提供全方位的虚拟实验教学辅助功能,包括:实验前的预习、实验的开课管理、典型实验库的维护、实验教学安排、实验过程的指导、实验结果的批改、实验成绩统计查询等功能,为实验教学环境提供服务并开展应用。可满足各类大中专院校《单片机应用技术》课程实验教学环节的需要,尤其适用于远程教学。

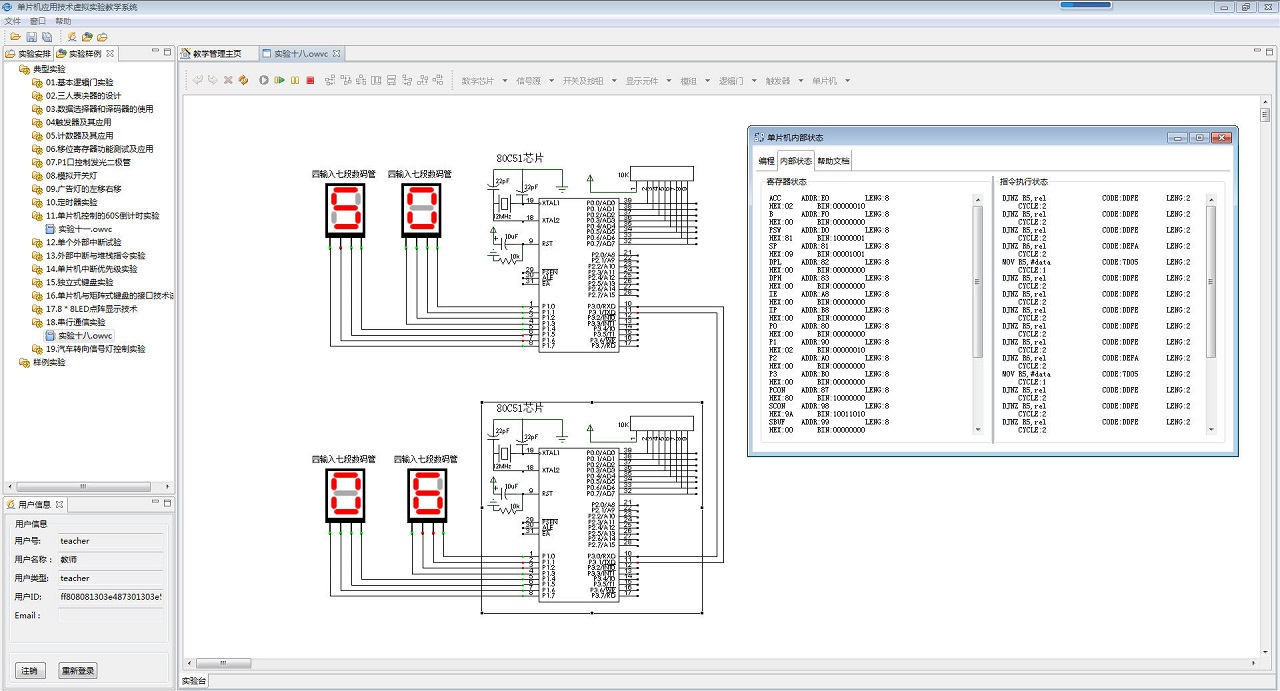

单片机虚拟仿真实验界面

系统提供了8个大类111个单片机系统模块

1、数字芯片(52个)

74HC00、74HC74、74HC85、74HC139、74LS251、74HC541、74HC573、74HC595、74LS00

74LS02、74LS04、74LS08、74LS10、74LS11、74LS13、74LS16、74LS42、74LS47、74LS83

74LS85、74LS86、74LS90、74LS91、74LS92、74LS93、74LS107、74LS125、74LS126、74LS136

74LS138、74LS139、74LS145、74LS148、74LS153、74LS154、74LS157、74LS166、74LS169

74LS170、74LS173、74LS174、74LS181、74LS194、74LS245、74LS266、74LS279、74LS280

74LS283、74LS299、74LS352、74LS373、74LS670。

2、信号源库(7个)

高电平、低电平、逻辑信号发生器(初始值高)、逻辑信号发生器(初始值低)、高脉冲按钮、低脉冲按钮、脉冲源。

3、开关按钮(8个)

开关、按键、上拉电阻开关、下拉电阻开关、低脉冲触发按钮、高脉冲触发按钮、16进制数字键盘、数字计算器键盘。

4、显示元件(8个)

逻辑电平显示器、四输入七段数码管、共阳极七段数码管、共阴极七段数码管、LED、led点阵、接高led、接低led。

5、模阻(4个)

电阻、排阻、上拉排阻、时序延迟。

6、逻辑门(21个)

三端与门、三端口三态与门、与门、三态与门、三端与非门、三端与非门(三态门)、与非门、二端与非门(三态门)、三端口或非门、三端口三态或非门、或非门、三态或非门、非门、非门(三态门)、或门、或门(带三态门)、异或非门、异或非门(三态门)、异或门、异或门(三态门)、四输入与非门。

7、触发器(4个)

D触发器、JK触发器、RS触发器、T触发器。

8、单片机(7个)

AT89C51单片机、AT89C51(64k ROM)、80C31(64k ROM)、80C51单片机、80C51(64K ROM)、87C51(64K ROM)、89C51(64K ROM)。

备注:除上述器材,可以根据教学需要灵活再添加器件。

使用现有器材模型系统提出了如下19个实验的训练:

1、基本逻辑门实验

2、三人表决器的设计

3、数据选择器和译码器的使用

4、触发器及其应用

5、计数器及其应用

6、移动寄存器功能测试及应用

7、P1口控制发光二极管

8、模拟开关灯

9、广告灯的左移右移

10、定时器实验

11、单片机控制的60s倒计时实验

12、单个外部中断实验

13、外部中断与堆栈指令实验

14、单片机中断优先级实验

15、独立式键盘实验

16、单片机与矩阵式键盘的接口技术试验

17、8*8LED点阵显示技术

18、串行通信实验

19、汽车转向信号灯控制实验

备注:除上述实验,用户也可以利用提供的器材模型自主添加典型实验。
