开放式网上模拟电路虚拟实验室软件

本产品是针对各类大中专院校《模拟电路》实验课程配套开发的可在网上开展实验的虚拟实验仿真平台。仿真平台模拟真实实验中用到的器材和设备，提供与真实实验相似的实验环境，强调将互动的可视化操作贯穿于整个实验过程，充分激发个人的创作灵感，使学生可以根据各自的创意去构思、验证各种个性化的设计方案，自主完成实验的全过程。

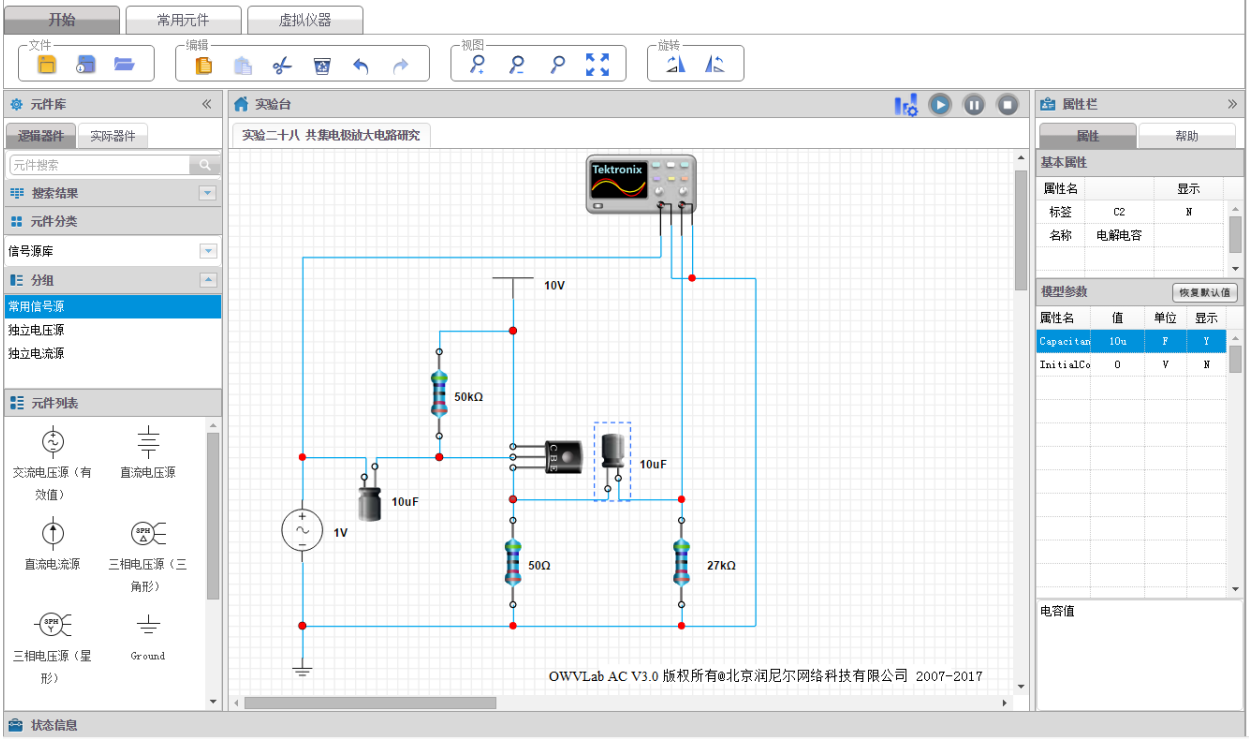

软件运行界面

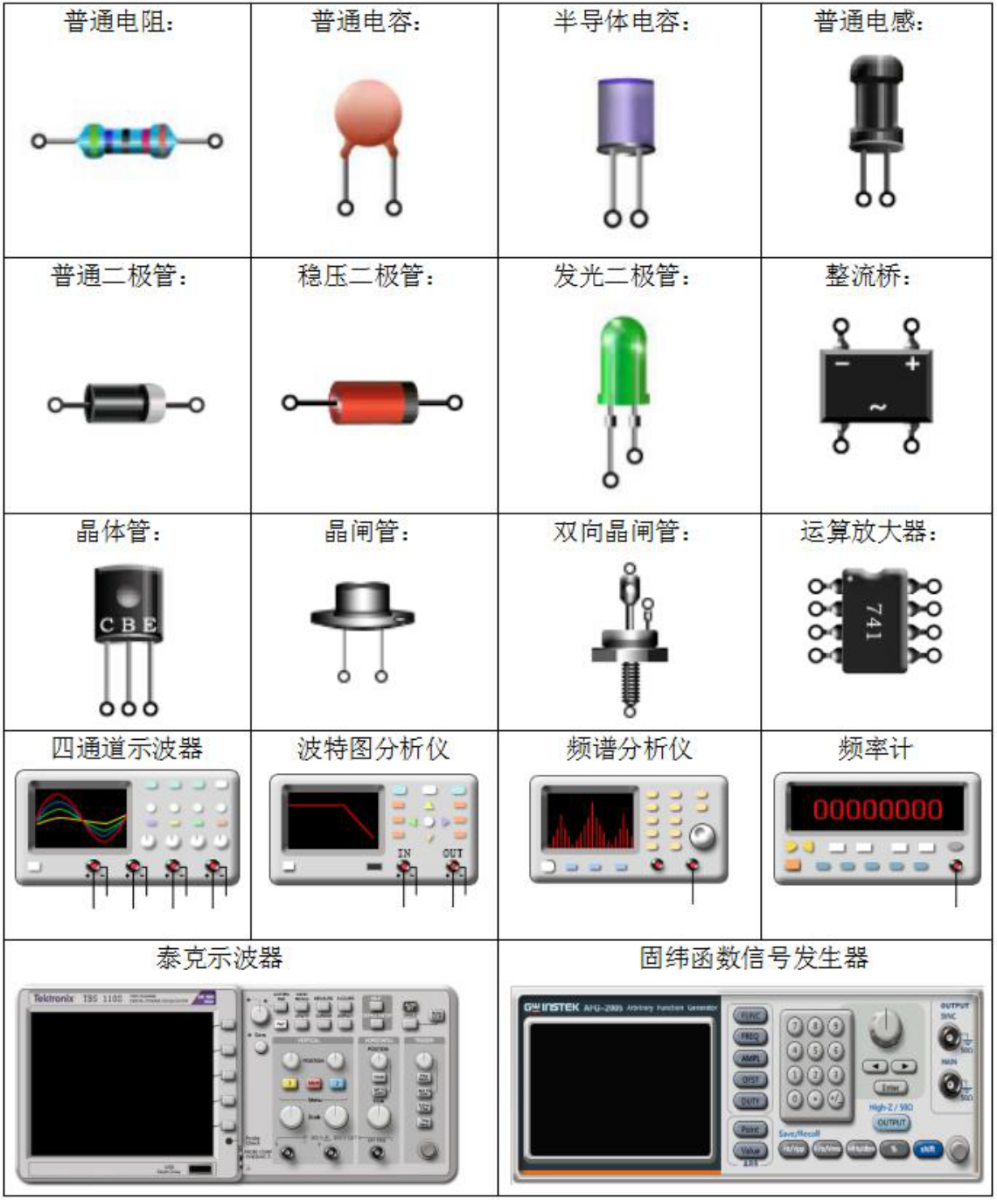

1、课程实验仿真平台提供了120种实验器材模型：

信号源库：10种常用信号源、8种独立电压源、7种独立电流源；

基本元件库：2种电阻、3种电容、1种电感；

二极管库：10种普通二极管、10种稳压二极管、5种整流桥、5种开关二极管、3种肖特基二极管、3种晶闸管、3种双向触发二极管、5种双向晶闸管、5种PIN二极管、5种变容二极管；

晶体管库：15种NPN晶体管、13种PNP晶体管；
模拟集成元件库：5种常用运算放大器；

虚拟仪器：双通道示波器、四通道示波器、八通道示波器、频谱分析仪、频率计、波特图分析仪、电压探针、差分电压探针、直流电压表、交流电压表、直流电流表、交流电流表、胜利万用表VC9802A、固纬信号发生器AFG-2005、泰克示波器TBS1102、电流探头。

2、课程提供了如下38种典型实验案例：

•     实验一二极管伏安特性的测量

•     实验二二极管的应用--串联限幅电路

•     实验三二极管的应用--并联限幅电路

•     实验四二极管的应用--半波整流电路

•     实验五二极管的应用--全波整流电路

•     实验六二极管的应用--桥式整流电路

•     实验七稳压二极管的特性研究

•     实验八稳压二极管的应用--双向限幅电路

•     实验九共射极输入特性曲线的测量

•     实验十共射极输出特性曲线的测量

•     实验十一集成运放的应用--反相比例运算电路

•     实验十二集成运放的应用--同相比例运算电路

•     实验十三集成运放的应用--差分比例运算电路

•     实验十四集成运放的应用--反相求和运算电路

•     实验十五集成运放的应用--同相求和运算电路

•     实验十六集成运放的应用--减法运算电路

•     实验十七集成运放的应用--积分运算电路

•     实验十八集成运放的应用--二极管对数运算电路

•     实验十九集成运放的应用--三极管对数运算电路

•     实验二十集成运放的应用--集成对数运算电路

•     实验二十一集成运放的应用--指数运算电路

•     实验二十二集成运放的应用--乘法运算电路

•     实验二十三集成运放的应用--除法运算电路

•     实验二十四过零比较器电压传输特性的测量

•     实验二十五滞回比较器电压传输特性的测量

•     实验二十六共射极放大电路研究

•     实验二十七共基极放大电路研究

•     实验二十八共集电极放大电路研究

•     实验二十九共射-共基放大电路研究

•     实验三十共集-共基放大电路研究

•     实验三十一镜像电流源电路研究

•     实验三十二比例电流源电路研究

•     实验三十三微电流源电路研究

•     实验三十四加射极输出器的电流源电路研究

•     实验三十五威尔逊电流源电路研究

•     实验三十六多路电流源电路研究

•     实验三十七有源负载共射放大电路研究

•     实验三十八有源负载差分放大电路研究

备注：除上述实验，用户也可以利用提供的器材模型自主添加典型实验。

教师登陆后界面

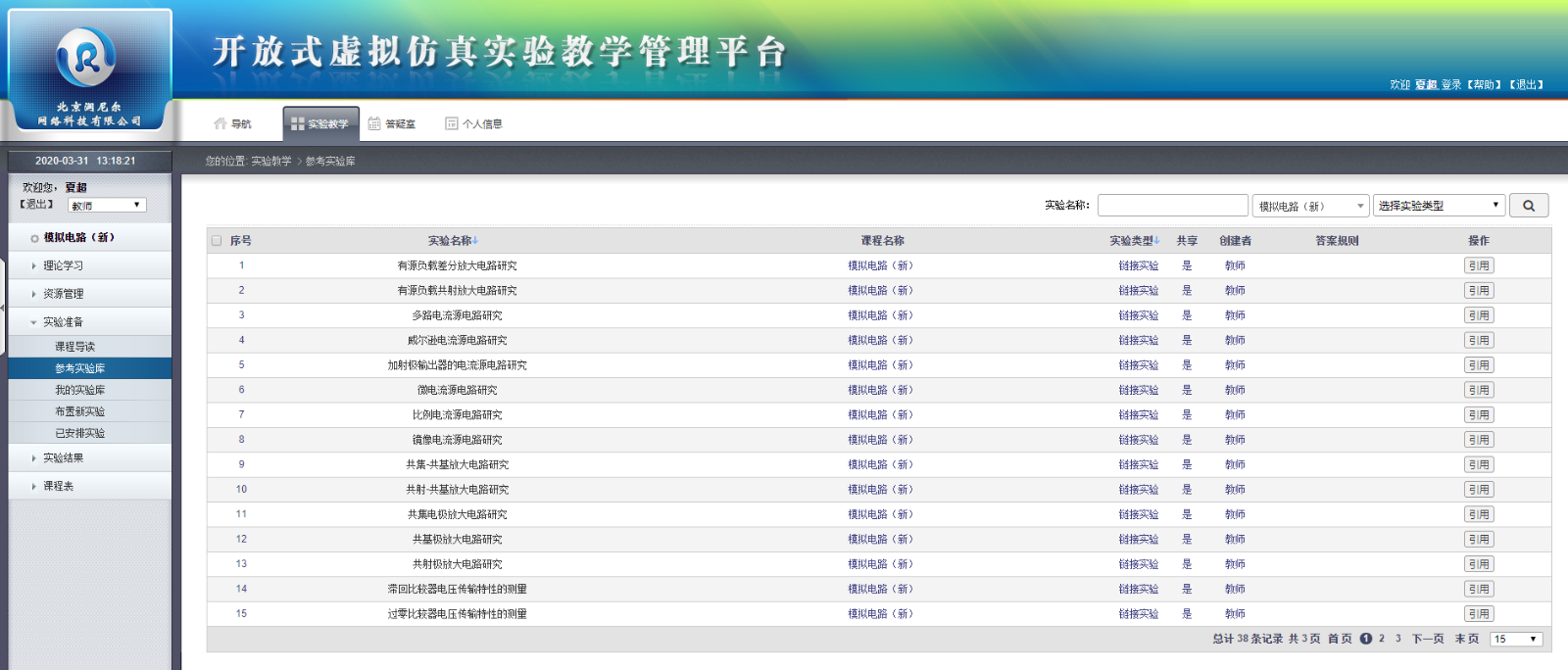

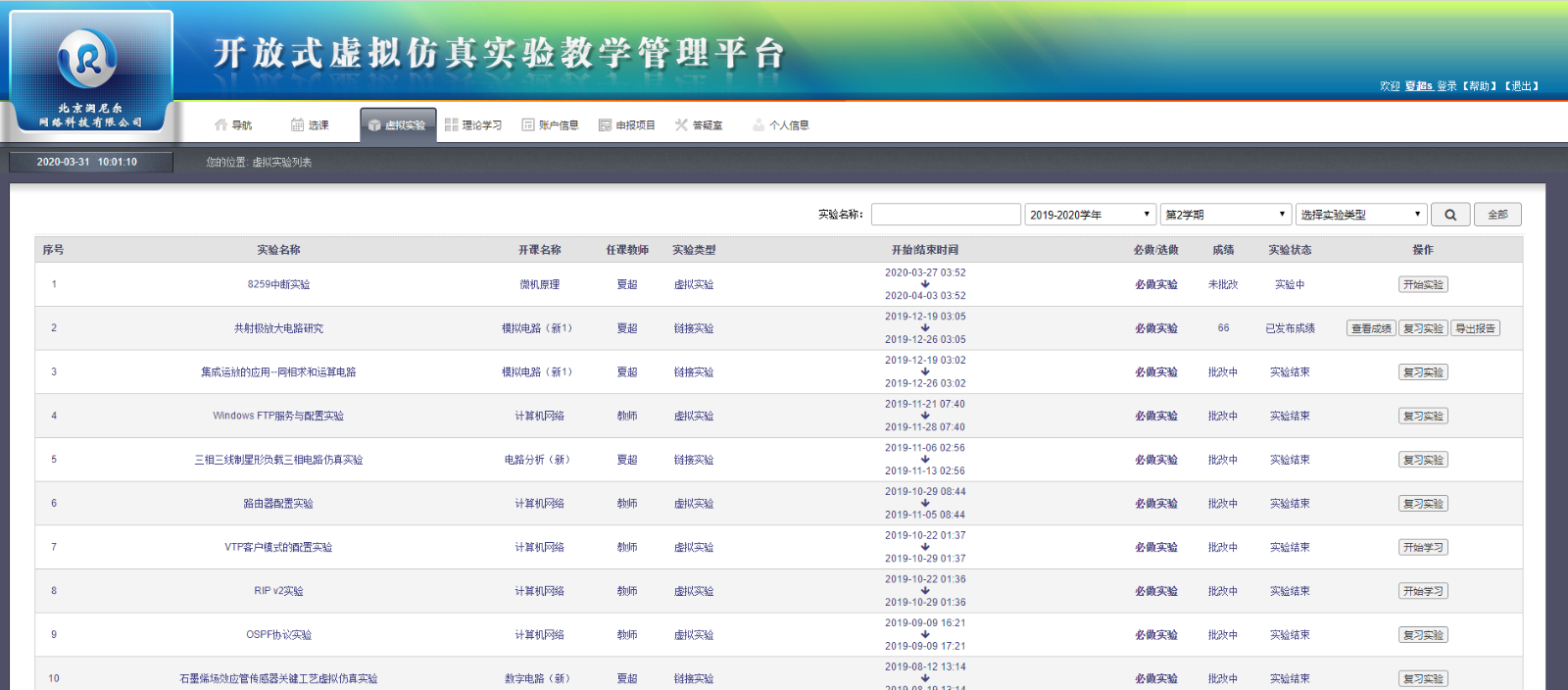

学生登陆后界面
