开放式网上数字电路虚拟实验室软件

本产品是针对各类大中专院校《数字电路》实验课程配套开发的可在网上开展的虚拟实验室,软件由课程实验仿真平台和虚拟实验教学管理系统两部分组成。仿真平台模拟真实实验中用到的器材和设备,提供与真实实验相似的实验环境;虚拟实验教学管理系统提供全方位的虚拟实验教学辅助功能,包括:实验前的预习、实验的开课管理、典型实验库的维护、实验教学安排、实验过程的指导、实验结果的批改、实验成绩统计查询等功能,为实验教学环境提供服务并开展应用。可满足高校和各类培训机构实验教学环节的需要,尤其适用于远程教学。

课程实验台提供了130种以上实验器材模型:

• 电阻:57种常用阻值的电阻、1个可自定义阻值的电阻和1个滑动变阻器

• 电容:9种常用电容值的电容和1个可自定义电容值的电容

• 电感:2种常用电感值的电感和1个可自定义电感值的电感

• 二极管:6种一般二极管、2种稳压管、发光二极管和数码显示管

• 仪器仪表:数字直流电流表、数字直流电压表、数字交流电流表、数字交流电压表、直流毫安表、万用表、信号发生器、示波器、多宗示波器、直流稳压电源、功率计、脉冲笔、脉冲信号源、高低电平端

• 芯片: 74LS系列:74LS00、74LS03、74LS04、74LS08、74LS20、74LS21、74LS32、 74LS48、74LS74、74LS85、74LS86、74LS90、74LS112、74LS125、74LS138、74LS148、74LS151、74LS153、74LS160、74LS161、74LS164、74LS169、 74LS175、74LS183、74LS192、74LS194、74LS244、74LS283

• CC系列:CC4001、CC4012、CC4071

• 开关:单刀单掷开关、单刀双掷开关

• 其它:连通板、电位器

课程提供了19个典型实验案例:

1)TTL集成逻辑门的性能参数的测试

2)TTL OC逻辑门和三态门的应用测试

3)CMOS集成逻辑门的性能特点

4)基本逻辑运算及其电路实现

5)小规模组合逻辑电路实验1:多数表决电路

6)小规模组合逻辑电路实验2:水位显示控制电路

7)中规模组合逻辑电路实验1:比较器及其应用

8)中规模组合逻辑电路实验2:译码器及其应用

9)中规模组合逻辑电路实验3:选择器及其应用

10)中规模组合逻辑电路实验4:加法器及其应用

11)触发器的基本逻辑功能

12)由JK触发器构成计数器

13)由D触发器构成的扭环计数器

14)异步计数器

15)中规模时序集成电路—计数器的应用1

16)中规模时序集成电路—计数器的应用2

17)中规模时序集成电路—计数器的级联

18)中规模时序集成电路—移位寄存器的应用

19)脉冲分配器的设计

备注:除上述实验,用户也可以利用提供的器材模型自主添加典型实验。

TTL集成逻辑门的性能参数的测试实验

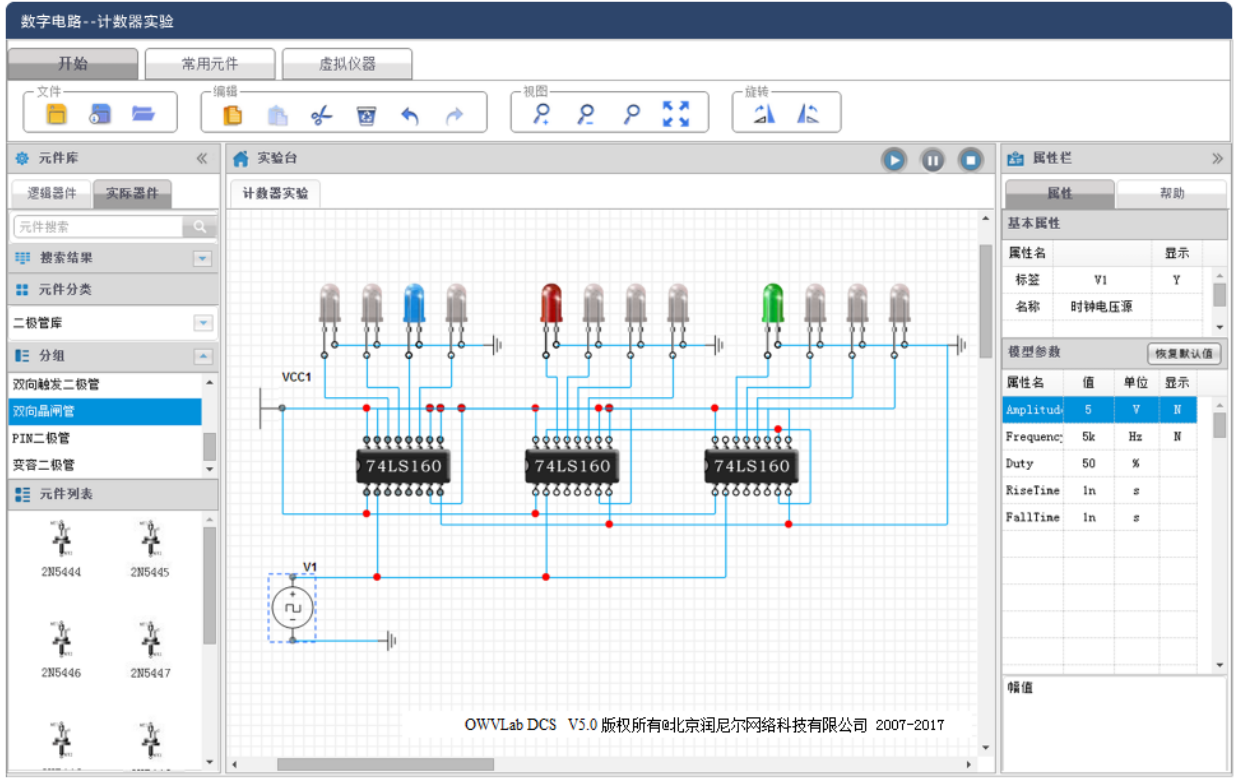

计数器应用实验

系统用户分为学生、教师、教务管理员和系统管理员四种角色,不同角色拥有不同权限。

学生:选课、选择实验、开展实验、接受实验指导、在线提交实验报告、保存和提交实验结果、查询实验成绩和批语。

教师:典型实验库维护、发布实验、安排实验、批改实验报告、自动批改、智能指导、统计并发布学生的实验成绩和批语。

教务管理员:课程计划、开课计划、选课日期设置、开课审核、开课查询。

系统管理员:用户管理、分组管理、角色管理、权限管理、系统维护等。

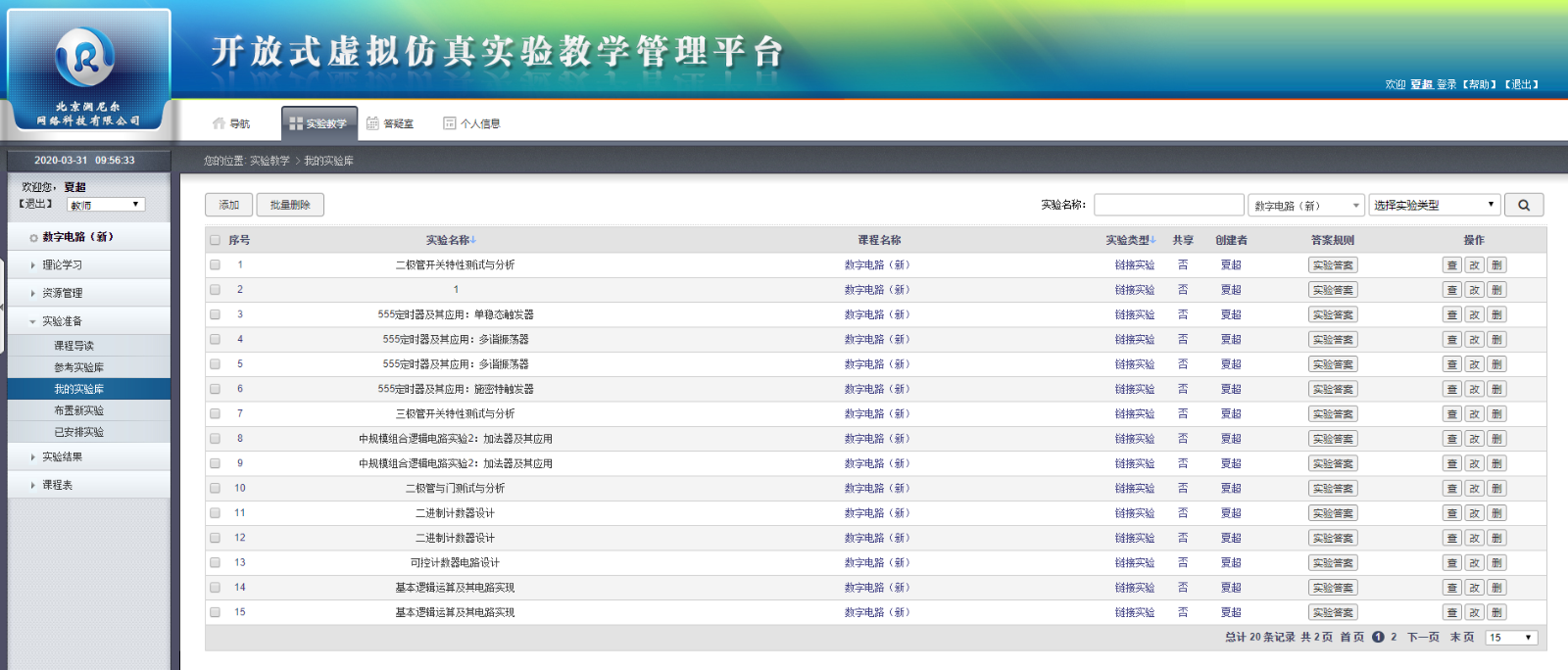

教师登陆后界面

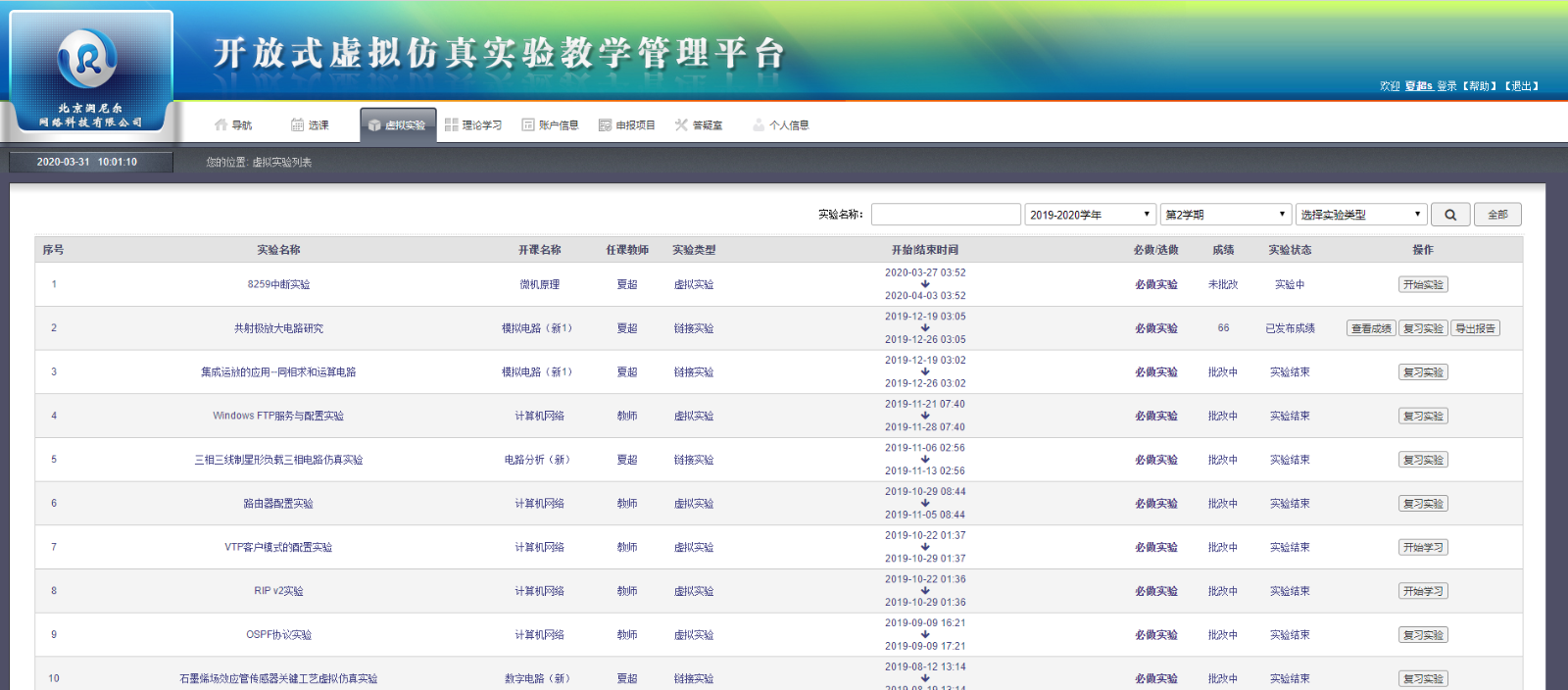

学生登陆后界面

性能指标:

单台普通服务器支持10000个以上注册用户使用,500个并发用户,经过在多所大学的实验教学应用,系统运行稳定,完全能满足实验教学需要。

服务器运行环境:

操作系统:Windows Server ,Linux/Unix Server

Web服务器:Tomcat6.0,JDK6.0

数据库:MySQL

客户端运行环境:

操作系统: All Windows系列,Linux/Unix等

相关信息:

研制单位:北京邮电大学 北京润尼尔网络科技有限公司

通讯地址:北京市海淀区西土城路10号北邮科技大厦  邮政编码:100876

TEL:400-888-3467  010-56298288

传真:62285118-610

Web:http://www.rainier.net.cn     http://m.owvlab.net

E-mail:support@rainier.net.cn
